KantFix Quattro – Abkanthilfe für die Kantbank, 4 Maße, drehbar, 35cm
KantFix Quattro – Abkanthilfe für die Kantbank, 4 Maße, drehbar, 35cm
Versand ab 19.09.2026!
Jetzt VORBESTELLEN:
Verfügbarkeit für Abholungen konnte nicht geladen werden
Vier Maße am Anschlag. Weiterdrehen statt neu messen.

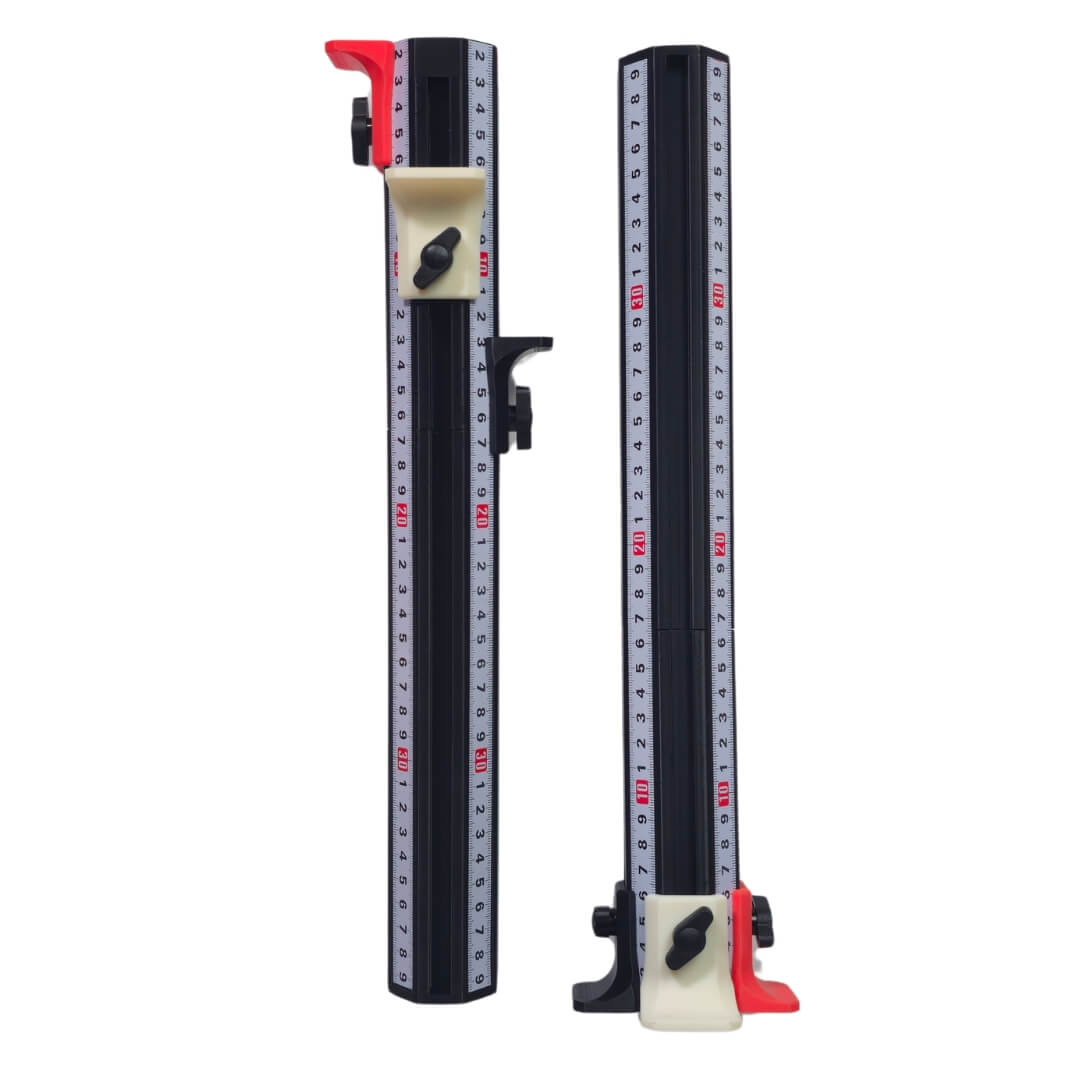

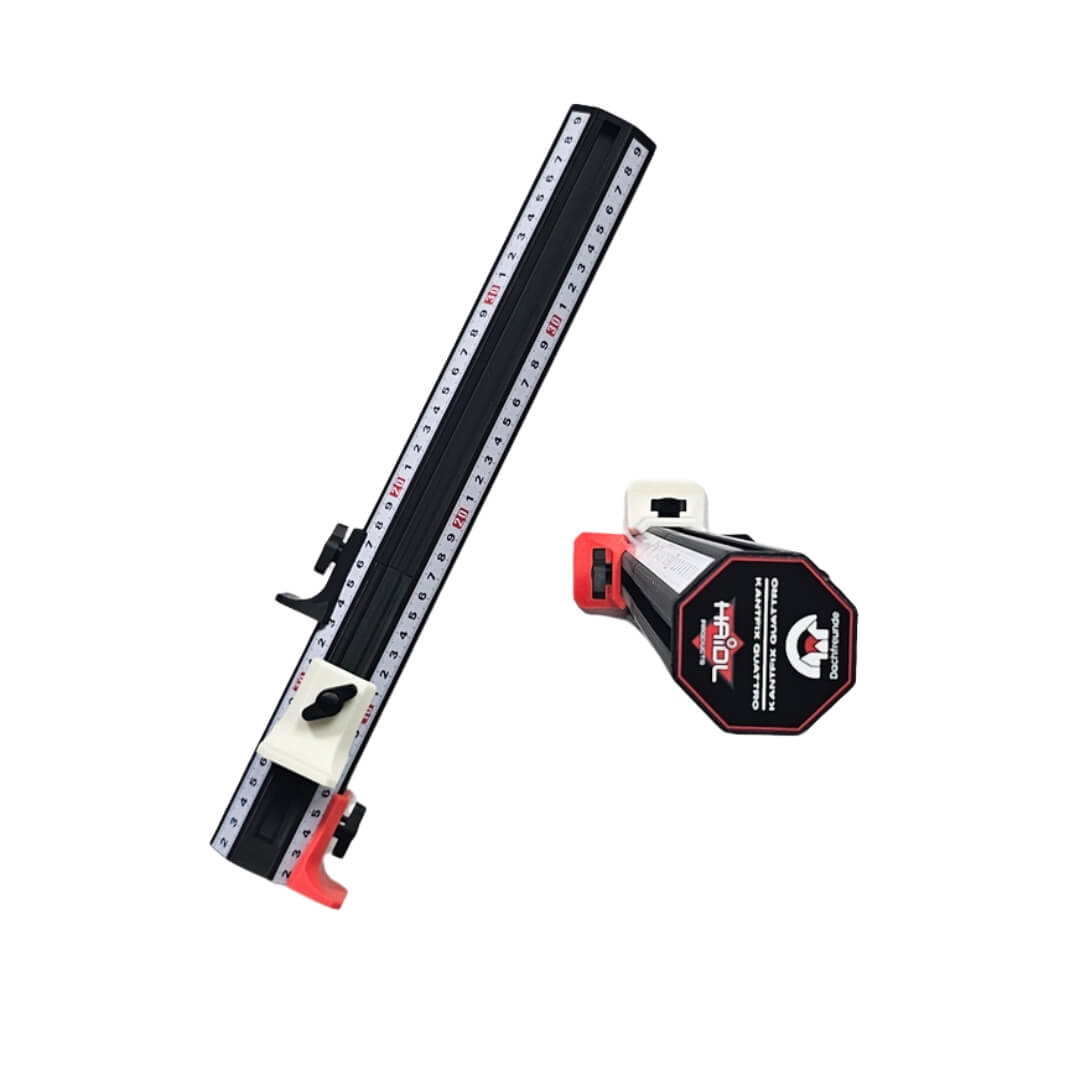

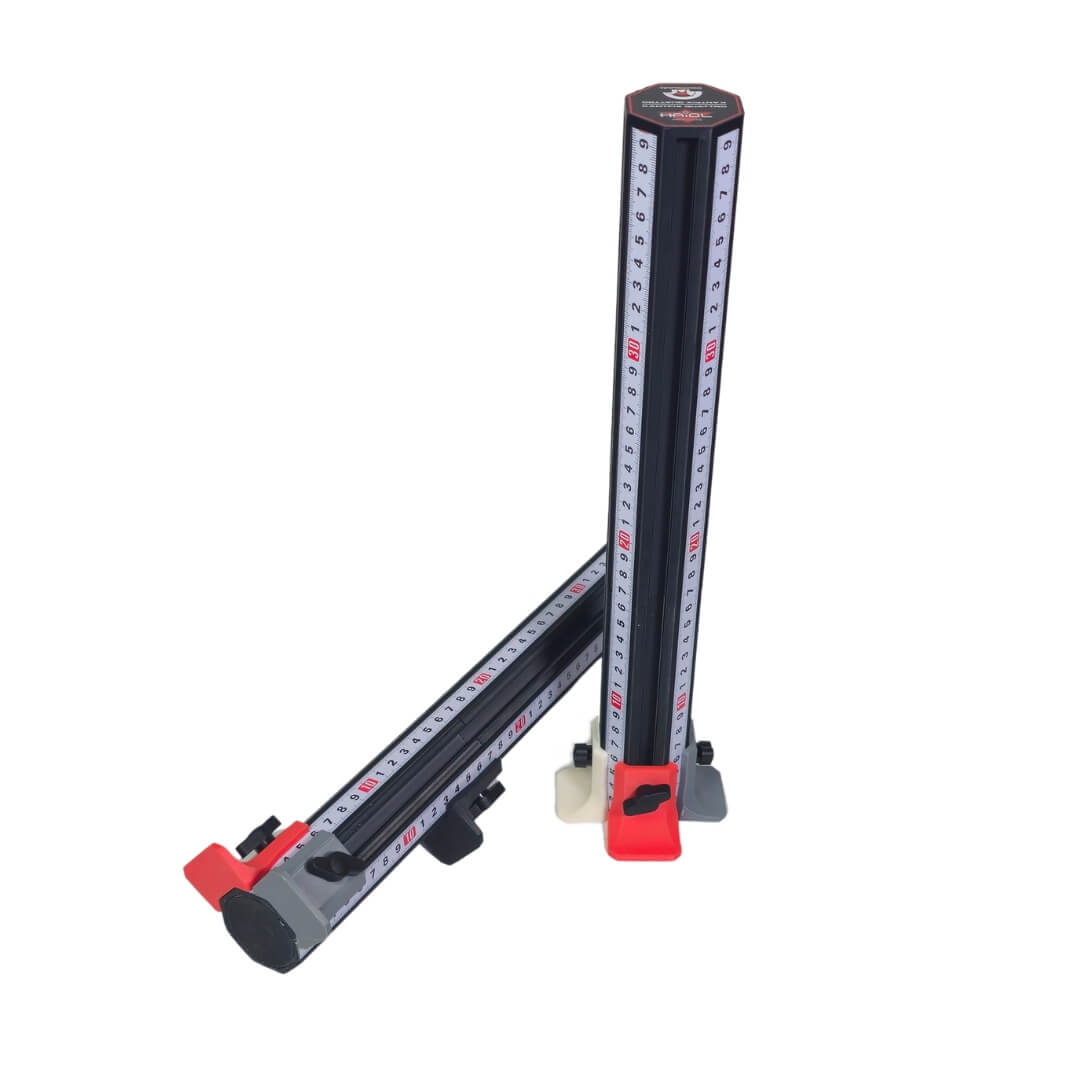

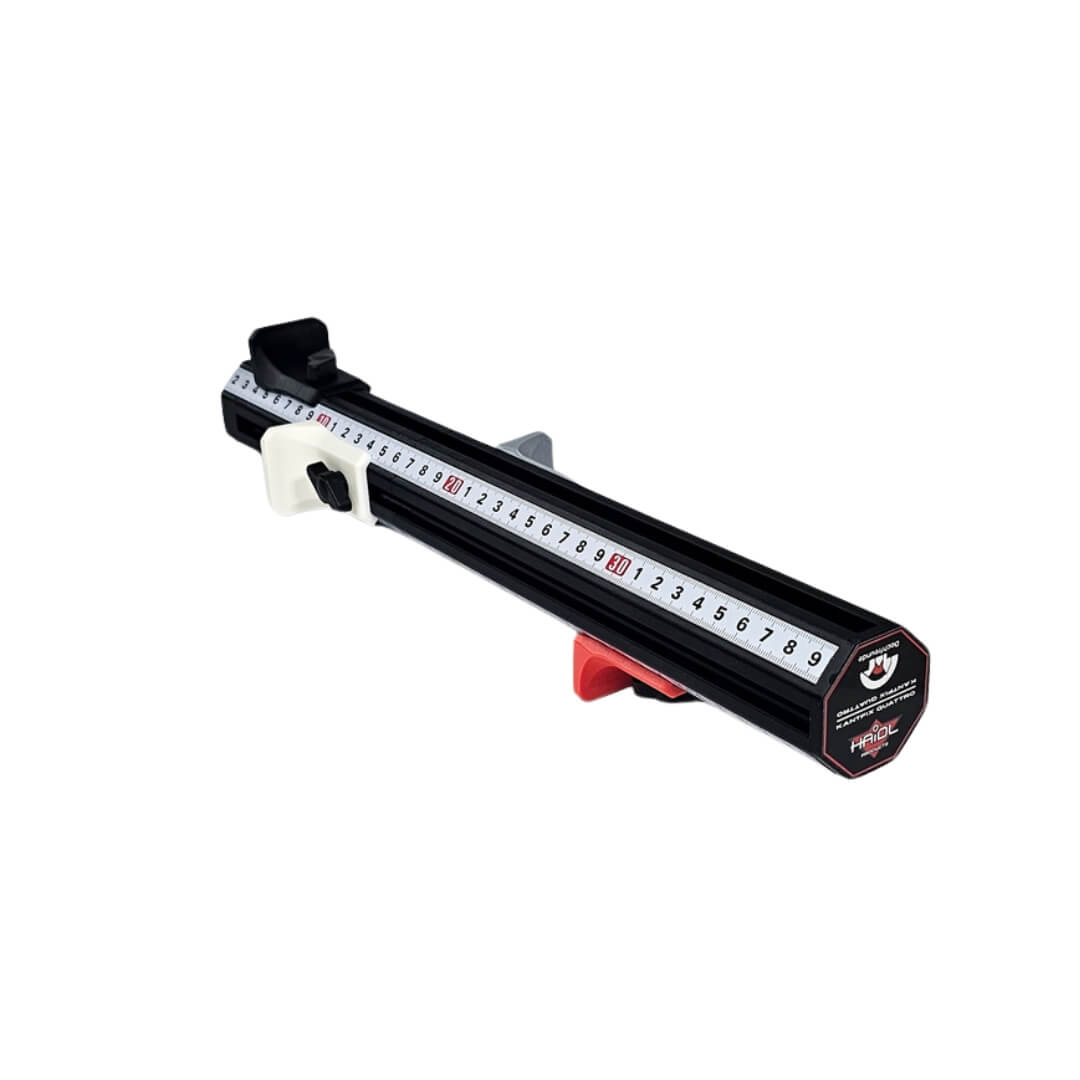

Der KantFix Quattro ist eine magnetische Abkanthilfe für die Kantbank. Er hält vier eingestellte Maße gleichzeitig – auf vier farbig gekennzeichneten Seiten. Für das nächste Maß drehst du den Anschlag weiter. Der Magnet bleibt dabei fest an der Kantbank stehen: keine Kratzer, kein Versatz. Verkauf im Paar – einer links, einer rechts.
- 52 kg Haftkraft pro Magnet – hält, auch wenn du das Blech mit Schwung anlegst
- 35 cm Messlänge auf jeder der vier Seiten
- 23 mm Anschlaghöhe – das Blech liegt sicher an, auch an Kantbänken, an denen ein Anschlag nicht bündig an die Wange kommt
- Vier Farben (Schwarz, Rot, Weiß, Grau) – du siehst auf Abstand, welches Maß anliegt und ob beide Anschläge gleich stehen
- Drehlager – Anschlag dreht, Magnet steht. Keine Schleifspuren auf der Kantbank
- Gummipuffer vor dem Magnet – rutschfest, und der Magnet bricht nicht beim Ansetzen
- Haidl Original – konstruiert, gedruckt und montiert bei uns im Haus in Passau
Lieferumfang & Gewicht
Lieferumfang & Gewicht
1 Kantfix-Quattro-Set enthält:
2 x Original HAIDL Kanfix-Quattro Abkanthilfen
Einzelgewicht: 425g
Gesamtgewicht: 850g
Lieferung
Lieferung
Lieferzeit: 2 - 5 Werktage ab 19.09.2026
Maße
Maße
Länge: 38,5cm
Durchmesser: 4,6cm
DM inkl. abkantmarkierungen: 9,8cm
Materialien
Materialien
Grundkörper: ASA (Konstruktionskunststoff, UV-beständig, schlagzäh), gefertigt im eigenen 3D-Druck-Raum in Passau
Magnet: 52 kg Haftkraft
Puffer: Gummi
Haidl Original · KantFix Quattro
Abkanthilfe mit vier Maßen. Weiterdrehen statt neu messen.
Eine Abkanthilfe ist ein Anschlag, der magnetisch an der Kantbank hält und das Blech auf das eingestellte Maß führt. Der KantFix Quattro hält vier Maße gleichzeitig – für das nächste Maß drehst du weiter. Der Magnet bleibt, wo er ist.

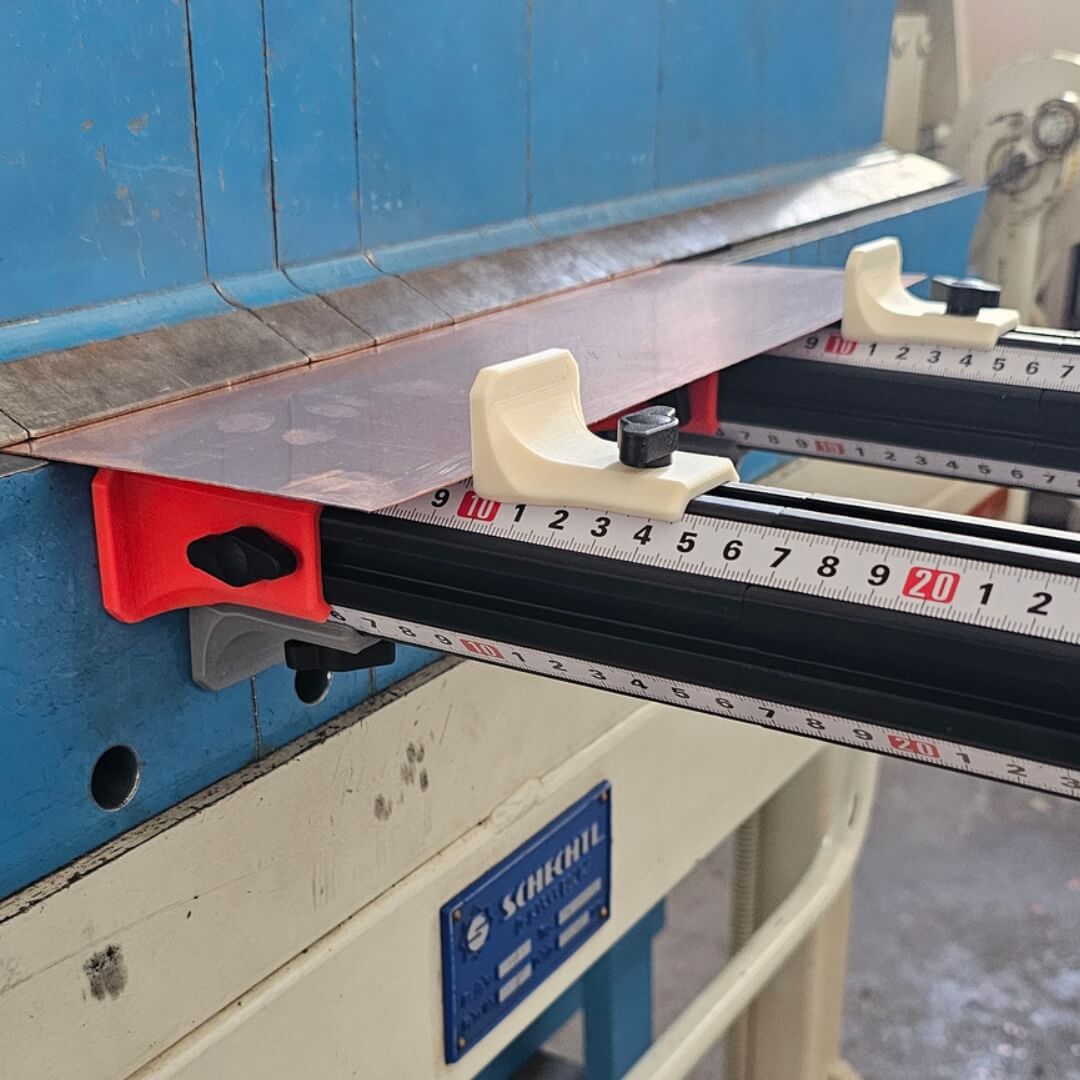

Abkanthilfe im Einsatz
Anschlag setzen. Kanten. Weiterdrehen.
Der KantFix Quattro ist eine magnetische Abkanthilfe für die Kantbank. Vier Maße stehen gleichzeitig am Anschlag. Für das nächste Maß drehst du weiter – der Magnet bleibt, wo er ist.
Anschlag setzen
Maß an der Skala einstellen, Anschlag an die Kantbank. Der Magnet greift mit 52 kg – der Gummipuffer sitzt dazwischen, nichts rutscht.
Blech anlegen, kanten
35 cm Auflage und 23 mm Anschlaghöhe führen das Blech. Beide Hände frei, kein zweiter Mann am Anschlag.
Weiterdrehen. Nächstes Maß.
Anschlag auf die nächste Seite drehen. Der Magnet dreht nicht mit – keine Kratzer auf der Kantbank, der Anschlag bleibt exakt an seiner Stelle.
Was drin steckt
Gebaut für die Kantbank, nicht für den Katalog.
Jedes Detail hat einen Grund aus der Werkstatt. Wir haben den Anschlag entwickelt, weil wir ihn selbst gebraucht haben.
Haftkraft pro Magnet
Magnet mit 52 kg Haftkraft. Der Anschlag hält auch dann, wenn du das Blech mit Schwung anlegst.
Messlänge je Seite
35 cm Skala und Auflage auf jeder der vier Seiten. Auch lange Kanten laufen sauber geführt.
Anschlaghöhe
Die Anschlagflächen sind 23 mm hoch. Das Blech liegt sicher an – auch an Kantbänken, an denen ein Anschlag nicht bündig an die Wange kommt.
Magnet bleibt stehen
Der Anschlag dreht auf einem eigenen Lager, der Magnet bleibt fest an der Kantbank. Keine Schleifspuren, kein Versatz.
Puffer vor dem Magnet
Magnete sind hart, aber spröde. Der Gummipuffer fängt den Aufschlag beim Ansetzen ab und hält den Anschlag rutschfest.
Konstruktionskunststoff, gedruckt in Passau
Grundkörper aus ASA – ein technischer Kunststoff für den Außeneinsatz: UV-beständig, schlagzäh, formstabil auch in der Sommersonne. Gefertigt in unserem eigenen 3D-Druck-Raum in Passau.

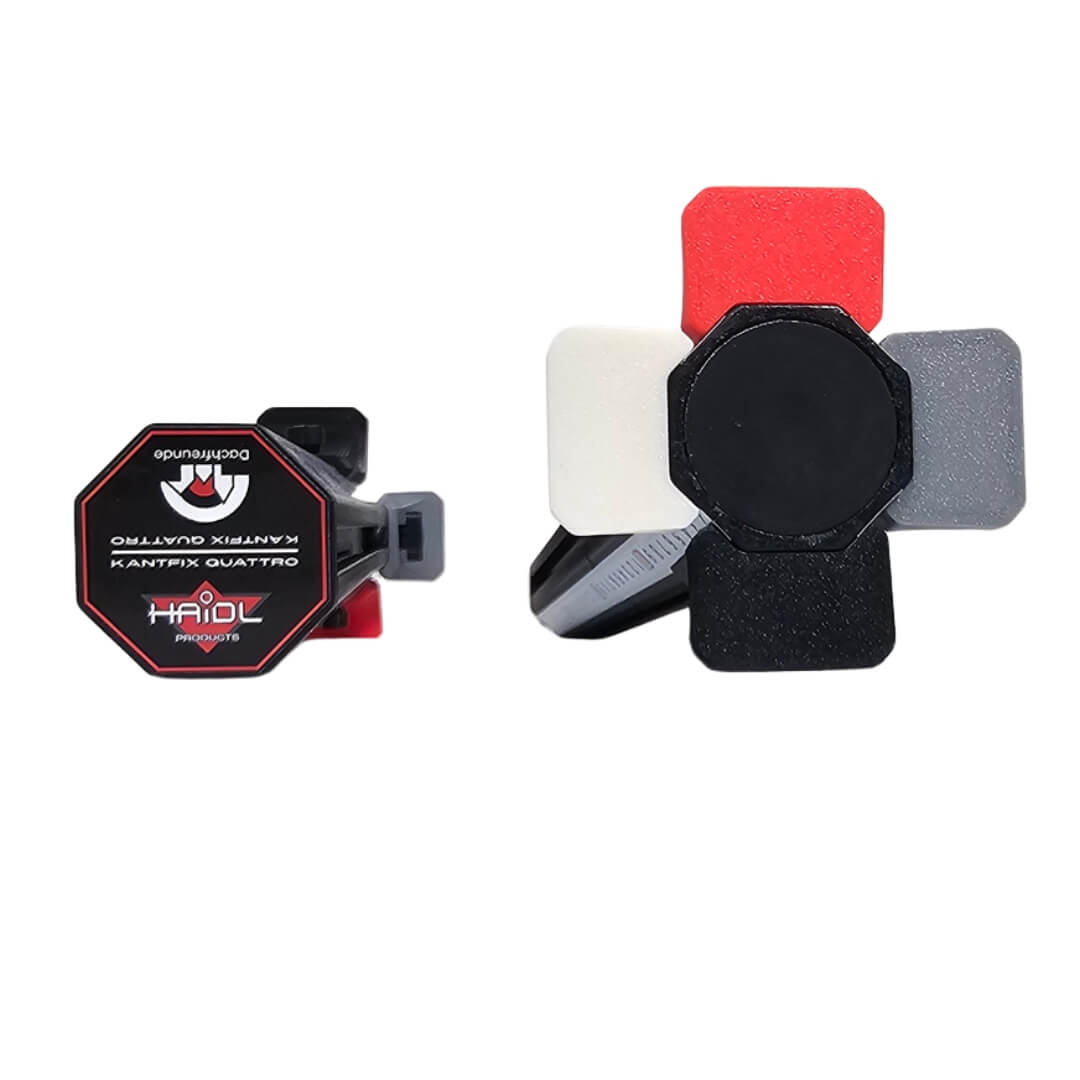

Vier Seiten, vier Farben
Gleiche Farbe, gleiches Maß.
Jede der vier Seiten trägt ihr eigenes Maß – ohne umzubauen. Die Farbe sagt dir auf Abstand, welche Seite anliegt, und ob beide Anschläge an der Kantbank auf derselben stehen. Das versteht der Lehrling am ersten Tag.
- Schwarz
- Rot
- Weiß
- Grau
Was es bringt
Vier Gründe, die du an der Kantbank merkst.
-
Lange Bleche alleine kanten – schneller
Blech anlegen, am KantFix Quattro anhalten. Er hält das Maß und er hält das Blech. Du kantest, statt zu balancieren und ständig neu zu messen.
-
Kein zweiter Mann am langen Blech
Der Magnet hält mit 52 kg. Der Kollege, der bisher das andere Ende gehalten hat, steht auf dem Dach.
-
Serie kanten ohne Nachmessen
Immer wieder das gleiche Blech? Die Maße einmal an den vier Seiten einstellen. Dann drehen, anlegen, kanten – Teil für Teil, ohne Meterstab dazwischen.
-
Genauer als der Meterstab
Meterstab anhalten, Blech ausrichten, kanten – dabei verrutscht das Blech. Am festen Anschlag liegt es bei jedem Teil an derselben Stelle.
Herkunft
Aus unserer Werkstatt für deine.
Konstruiert, gedruckt und montiert bei uns im Haus in Passau. Der KantFix Quattro ist an unserer eigenen Kantbank entstanden, weil uns die Anschläge, die es gab, nicht gereicht haben. Für die Fertigung haben wir einen eigenen 3D-Druck-Raum aufgebaut – jede Verbesserung geht direkt in die nächste Charge.
Abkanthilfe – kurz erklärt
Woran du eine gute Abkanthilfe erkennst.
Eine Abkanthilfe ist ein Anschlag, der magnetisch an der Kantbank (Schwenkbiegemaschine) hält und das Blech auf das eingestellte Maß führt. Sie ersetzt den zweiten Mann, der sonst das Blech hält, und das Nachmessen zwischen den Teilen. Darauf kommt es an:
- Haftkraft in kg, nicht „stark“. Der Magnet muss halten, wenn das Blech mit Schwung ankommt.
- Messlänge. Je länger die Auflage, desto sauberer läuft die lange Kante.
- Anschlaghöhe. Nicht jede Kantbank lässt den Anschlag bündig an die Wange – das Blech muss trotzdem anliegen.
- Mehrere Maße ohne Umbau – und eine Kennzeichnung, die man auf Abstand liest.
- Weiterdrehen ohne Magnet. Dreht der Magnet mit, gibt es Kratzer und Versatz.
- Puffer vor dem Magnet. Magnete splittern, wenn sie hart auf Stahl schlagen.
- Wer hat es gebaut – und benutzt er es selbst?
Datenblatt KantFix Quattro
| Produkttyp | Magnetische Abkanthilfe / Kantbankanschlag |
|---|---|
| Maße gleichzeitig | 4 (eine Seite = ein Maß) |
| Haftkraft pro Magnet | 52 kg |
| Messlänge je Seite | 35 cm |
| Anschlaghöhe | 23 mm |
| Drehmechanik | Anschlag dreht auf Lager, Magnet bleibt stehen |
| Magnetschutz | Gummipuffer |
| Kennzeichnung | Schwarz, Rot, Weiß, Grau |
| Grundkörper | ASA (Konstruktionskunststoff, UV-beständig, schlagzäh) |
| Fertigung | Spenglerei Haidl, Passau (eigener 3D-Druck) |
| Verkaufseinheit | Paar (2 Anschläge) |
Lieferumfang
Das ist in der Box
- 2 × KantFix Quattro (ein Paar – für links und rechts an der Kantbank)
- [Zubehör / Anleitung – bitte ergänzen]
Verkauf nur im Paar. Preis inkl. MwSt., zzgl. Versand.
Für Betriebe
Mehrere Kantbänke, mehrere Paare
Mehrere Paare für Werkstatt, Kolonnen oder Wiederverkauf? Schreib uns Firma, Stückzahl und Lieferadresse – du bekommst ein Angebot mit Rechnungskauf.
Fragen
Kurz beantwortet.
Was ist eine Abkanthilfe?
Eine Abkanthilfe ist ein magnetischer Anschlag für die Kantbank (Schwenkbiegemaschine). Sie hält das Blech auf dem eingestellten Maß, damit du alleine kanten kannst – ohne zweiten Mann und ohne Nachmessen zwischen den Teilen. Der KantFix Quattro ist eine Abkanthilfe mit vier gleichzeitig eingestellten Maßen, 52 kg Haftkraft und 35 cm Messlänge.
Worauf sollte ich bei einer Abkanthilfe achten?
Auf die Haftkraft in Kilogramm (nicht „stark“), die Messlänge, die Anschlaghöhe, wie viele Maße ohne Umbau bereitstehen, ob der Magnet beim Weiterdrehen mitdreht (Kratzer) und ob ein Puffer den Magnet vor dem Aufschlag schützt. Und darauf, ob der Hersteller das Werkzeug selbst an der Kantbank benutzt.
Warum gibt es den KantFix Quattro nur im Paar?
Weil du an der Kantbank immer zwei brauchst – einen links, einen rechts. Ein einzelner Anschlag würde dir nichts bringen. Deshalb verkaufen wir ihn nur als Paar.
Hält der Magnet auf jeder Kantbank?
Auf jeder Stahl-Kantbank. Der Magnet hat 52 kg Haftkraft. Auf Aluminium- oder Edelstahl-Anschlagleisten hält kein Magnet – bitte vorher prüfen.
Kunststoff an der Kantbank – hält das?
Der Grundkörper ist aus ASA, einem technischen Kunststoff, der sonst für Außenteile am Auto und am Bau eingesetzt wird: UV-beständig, schlagzäh, formstabil auch bei Hitze. Wie er sich schlägt, zeigen wir im Härtetest-Video auf dieser Seite.
Zerkratzt der Magnet meine Kantbank?
Nein. Beim Weiterdrehen auf das nächste Maß dreht nur der Anschlag – der Magnet bleibt fest stehen. Der Gummipuffer sitzt außerdem zwischen Magnet und Bank.
Kann der Magnet brechen?
Magnete sind spröde und können splittern, wenn sie hart auf Stahl aufschlagen. Deshalb sitzt beim KantFix Quattro ein Gummipuffer davor, der den Aufschlag abfängt.
Wofür sind die vier Farben?
Jede Seite trägt ein eigenes Maß. Die Farbe zeigt dir auf Abstand, welche Seite gerade anliegt – und ob beide Anschläge an der Kantbank auf derselben Seite stehen. Schwarz, Rot, Weiß, Grau.
Gibt es Ersatzteile?
Ja. Wir drucken und montieren im eigenen Haus in Passau – Grundkörper, Anschlagseiten und Puffer können wir einzeln nachliefern. [Genaue Ersatzteil-Liste und Preise: Johannes bestätigen.]
Kann ich auf Rechnung bestellen?
Für Betriebe ja. Kurze Anfrage mit Firma, Stückzahl und Lieferadresse genügt.
Hol dir das Paar an deine Kantbank
Zwei Anschläge, vier Maße, ein Griff. Gefertigt in Passau.
